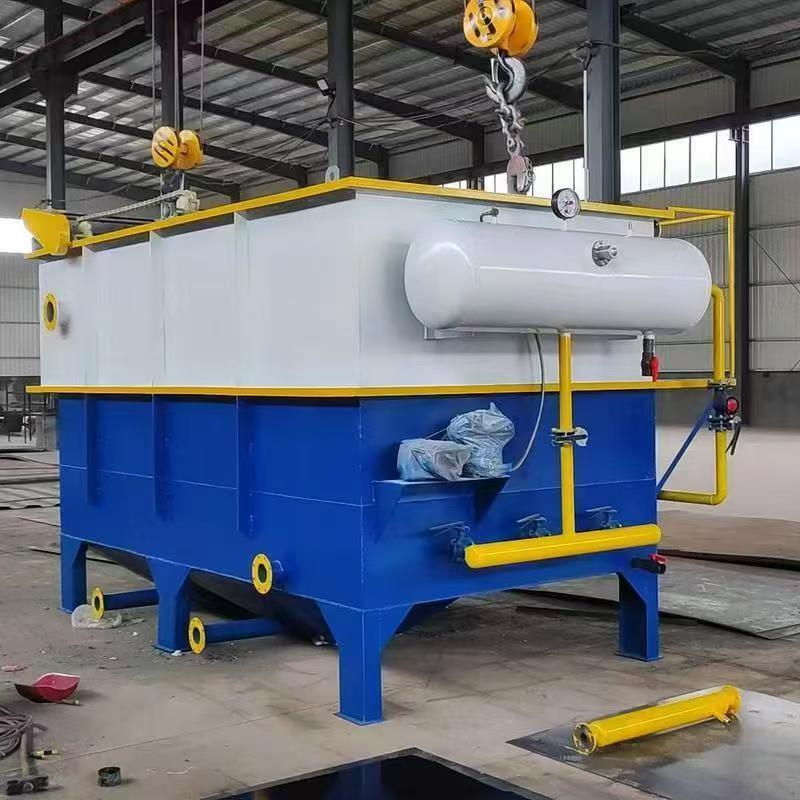

Máy phao khí hòa tan hoàn toàn tự động được điều khiển bởi PLC để hoạt động thông minh

Tên thương hiệu: ECER
Số mô hình: ECER-DAF-PLC100
MOQ: 1 bộ
giá bán: USD 12,000 - 55,000 / Set
Thời gian giao hàng: 25-40 ngày làm việc
Điều khoản thanh toán: L/C,T/T, Công Đoàn Phương Tây
Thông tin chi tiết
Nguồn gốc:
Sơn Đông, Trung Quốc
Chứng nhận:
CE, ISO 9001,
màn hình HMI:
Màn hình cảm ứng màu 7 inch IP65
Loại điều khiển:
Tự động định lượng PID và tốc độ VFD
Truy cập từ xa:
Tùy chọn Ethernet với cổng 4G
Ghi nhật ký dữ liệu:
12 tháng với khoảng thời gian 1 phút
Phạm vi tốc độ dòng chảy:
5 - 100 m³/giờ
Tổng công suất:
4,0 - 15 kW
chi tiết đóng gói:
Thùng gỗ dán biển gia cố có bọc chống thấm
Khả năng cung cấp:
25 bộ mỗi tháng
Làm nổi bật:

Hệ thống PLC DAF tự động

,

Dòng nước thải thông minh

,

Máy daf hoàn toàn tự động

Mô tả sản phẩm
Máy phao khí hòa tan hoàn toàn tự động được điều khiển bởi PLC để hoạt động thông minh

Máy pha không khí hòa tan hoàn toàn tự động được điều khiển bởi PLC này mang lại tự động hóa thông minh cho xử lý nước thải công nghiệp,cho phép hoạt động không giám sát hai mươi bốn bảy với tối ưu hóa quy trình thời gian thực. At the heart of the control architecture sits a Mitsubishi programmable logic controller connected to a 7-inch color HMI touchscreen that provides operators with intuitive access to all system parameters, dữ liệu xu hướng lịch sử, và chẩn đoán báo động.

PLC liên tục theo dõi các biến số quá trình quan trọng bao gồm tốc độ dòng chảy, pH, oxy hòa tan, áp suất bão hòa không khí, độ sâu của bùn,và sự mờ nhạt của nước thải thông qua một mạng lưới các cảm biến cấp công nghiệp với đầu ra tương tự 4-20 mADựa trên các đầu vào thời gian thực này, bộ điều khiển tự động điều chỉnh tốc độ đột quỵ bơm liều hóa học, tỷ lệ tái chế không khí hòa tan thông qua điều khiển tốc độ VFD,và thời gian chu kỳ skimmer để duy trì hiệu suất tách tối ưu bất kể điều kiện ảnh hưởng biến động.

Tính năng ghi lại dữ liệu tích hợp ghi lại tất cả các thông số hoạt động ở các khoảng thời gian có thể cấu hình được bởi người dùng, tạo ra một dấu vết kiểm toán vĩnh viễn cho báo cáo tuân thủ quy định.Khả năng truy cập từ xa thông qua cổng Ethernet công nghiệp với cổng di động 4G tùy chọn cho phép giám sát bên ngoài, thông báo báo động qua SMS hoặc email, và khắc phục sự cố từ xa bởi các kỹ sư nhà máy mà không cần đến một chuyến thăm tại chỗ.

Các đặc điểm chính
  • Mitsubishi PLC Core:Bộ điều khiển có thể lập trình công nghiệp với lập trình logic thang cung cấp thời gian phản ứng điều khiển xác định dưới 10 mili giây cho các khóa an toàn quan trọng.
  • Màn hình cảm ứng HMI màu 7 inch:Giao diện đồ họa trực quan hiển thị sơ đồ quy trình thời gian thực, xu hướng tham số, lịch sử báo động và lời nhắc bảo trì với hỗ trợ đa ngôn ngữ cho triển khai toàn cầu.
  • Kiểm soát PID tự động:Kiểm soát phản hồi vòng kín của máy bơm liều lượng chất đông máu và flocculant dựa trên độ pH trực tuyến, độ mờ,và đo lưu lượng bằng cách sử dụng các thuật toán điều khiển phái sinh tích hợp tỷ lệ cho tối ưu hóa hóa học.
  • Tích hợp động cơ tần số biến đổi:Máy bơm tái chế, máy nén không khí và động cơ điều khiển skimmer đều hoạt động theo điều khiển VFD, cho phép điều chỉnh tốc độ chính xác và tiết kiệm năng lượng đáng kể trong điều kiện tải phần.
  • Cổng giám sát từ xa:Cổng Ethernet tích hợp với bộ định tuyến 4G tùy chọn cho phép kết nối VPN an toàn để giám sát hiệu suất từ xa, thông báo báo động và truy cập chẩn đoán từ bất kỳ thiết bị kết nối internet nào trên toàn thế giới.
  • Lập luận tự động xả bùn:Kiểm soát dựa trên bộ đếm thời gian hoặc bọc bùn kích hoạt mức độ của van xả bùn với thời gian mở và tần số có thể cấu hình để duy trì nồng độ chất rắn bùn nhất quán.
  • Đăng ký dữ liệu để tuân thủ:Bộ nhớ trên tàu lưu trữ 12 tháng dữ liệu hoạt động trong khoảng thời gian một phút, có thể xuất qua ổ USB hoặc truyền mạng ở định dạng CSV để báo cáo về quy định và phân tích hiệu suất.
Thông số kỹ thuật
Parameter Thông số kỹ thuật
Dòng mô hình Dòng ECER-DAF-PLC
Phạm vi dòng chảy 5 - 100 m3/h
Thương hiệu bộ điều khiển S7-1200 hoặc Mitsubishi FX5U
Hiển thị HMI Màn hình cảm ứng màu 7 inch (IP65 phía trước)
Loại logic điều khiển Logic thang với PID Loops
Các loại đầu vào cảm biến 4-20 mA, 0-10V, RS-485 Modbus RTU
Các giao thức truyền thông Ethernet/IP, Modbus TCP, Profinet
Khả năng ghi lại dữ liệu 12 tháng trong khoảng thời gian 1 phút
Thông báo báo động SMS, email, âm thanh và hình ảnh địa phương
Chỉ số bảo vệ khoang IP65 (Sẵn sàng lắp đặt ngoài trời)
Tổng công suất 4.0 - 15 kW
Ứng dụng

Hệ thống DAF tự động PLC là sự lựa chọn ưa thích cho các cơ sở nơi giảm thiểu sự chú ý của người vận hành và tối đa hóa tính nhất quán của quy trình là các mục tiêu hoạt động quan trọng. Large-scale food processing plants with multiple production shifts rely on the fully automatic operation to maintain effluent quality through staffing transitions without requiring dedicated wastewater treatment operators on every shift.

Remote mining camps and oil field installations in locations with limited access to skilled labor benefit from the remote monitoring and diagnostic capabilities that allow centralized engineering support to manage multiple distributed treatment systems from a single control room. Electronics manufacturing facilities requiring ultra-consistent water quality for parts washing and surface preparation processes use the automated chemical dosing control to maintain tight parameter bands despite variable production schedules.

Các nhà máy xử lý nước thành phố tích hợp các đơn vị DAF tự động này vào mạng SCADA của họ,cho phép các nhà khai thác tập trung theo dõi và kiểm soát giai đoạn xử lý trước cùng với các quy trình lọc và khử trùng từ một giao diện thống nhấtCác nhà cung cấp dịch vụ xử lý nước thải hợp đồng triển khai các hệ thống này tại các địa điểm của khách hàng theo các thỏa thuận xây dựng và vận hành riêng.sử dụng giám sát từ xa để quản lý nhiều thiết bị hiệu quả với chi phí kỹ thuật viên đi du lịch tối thiểu trong khi cung cấp hiệu suất xử lý được đảm bảo cho khách hàng công nghiệp của họ.

Bao bì và đảm bảo chất lượng

Mỗi hệ thống DAF được điều khiển bởi PLC trải qua một thử nghiệm tích hợp nhà máy toàn diện trong đó tất cả các vòng điều khiển, hiệu chuẩn cảm biến,và giao diện liên lạc được xác nhận đối với môi trường quá trình mô phỏng trước khi vận chuyển. Bảng điều khiển được vận chuyển như một bộ sưu tập được dây trước và được kiểm tra đầy đủ chỉ yêu cầu nguồn điện và kết nối cảm biến trong quá trình lắp đặt.

Thiết bị cơ khí được đóng gói trong một thùng gỗ dán thủy lực tăng cường trong khi thùng điện được bảo vệ bằng chất khô và bảo vệ chống nước.Tài liệu bao gồm sơ đồ điện đầy đủ với danh sách I / O, bản sao lưu chương trình PLC trên ổ USB, tệp dự án HMI, chứng chỉ hiệu chuẩn cảm biến, sơ đồ kiến trúc mạng và hướng dẫn khai thác từng bước.

Bảo hành tiêu chuẩn của chúng tôi bao gồm 12 tháng hoạt động không bị lỗi cho cả các thành phần cơ khí và điện.Các thỏa thuận bảo hành mở rộng và mức độ dịch vụ tùy chọn bao gồm kiểm tra tình trạng hệ thống từ xa hàng quý, bảo trì phòng ngừa hàng năm tại chỗ,và đảm bảo thời gian phản hồi từ xa 4 giờ cho các báo động quan trọng để đảm bảo tính sẵn có tối đa của hệ thống cho các hoạt động xử lý nước thải quan trọng trong sản xuất của bạn.
